Hankeosatyypit: Raitiotie, raideleveys 1000, rakennettu ympäristö; Raitiotie, raideleveys 1000, rakentamaton ympäristö; Raitiotie, raideleveys 1435, rakennettu ympäristö; Raitiotie, raideleveys 1435, rakentamaton ympäristö
| Hankeosa sisältää: | Hankeosalle lisättävissä | Hankeosat, jotka tulee laskea erikseen |
|
|
|
Sivun sisältö:
- Perustiedot
- Ositeltavat ominaisuudet
- Päällysrakenteet ja liikennetekniset poikkileikkaukset
- Korkeusasemat
- Alusrakenne
- Sähköistysjärjestelmä
Perustiedot
Raideleveys
Raideleveys muodostuu valitun hankeosatyypin mukaan, eikä ole muokattavissa hankeosan luomisen jälkeen. Raideleveys vaikuttaa raitiotieliikenteen alueen oletusleveyteen sekä laskettaviin rakennusosiin ja niiden määriin.
Paaluvälin alku
Paaluvälin alun oletusarvona käytetään arvoa 0, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa raitiotien pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Paaluvälin loppu
Paaluvälin lopun oletusarvona käytetään raitiotien pituutta vastaavaa arvoa, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa kuitenkin aina raitiotien pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Raitiotien pituus
Raitiotien pituus on välttämätön tieto hankeosan laskentaan. Raitiotien pituus määrittää ositeltavan raitiotien pituuden ja on yhteydessä paaluväleihin. Paaluvälin lopun ja alun erotus vastaa raitiotien pituutta.
Sähkönsyöttöasemien lukumäärä
Sähkönsyöttöasemien oletusmäärä riippuu raitiotien pituudesta. Arvoa voi muokata tarvittaessa.
Salaoja rakenteessa
Valinta laskee salaojarakenteen koko raitiotien matkalle. Jos valinta on pois päältä, salaojaa ei lasketa. Valinta on oletuksena päällä.
Ositeltavat ominaisuudet
Päällysrakenteet ja liikennetekniset poikkileikkaukset
Ominaisuudessa määritetään raitiotien päällysrakenteisiin kuuluvat rakenteet sekä raiteiden lukumäärä ja laskettavan alueen leveys.
Päällysrakenne
Päällysrakenteeksi voidaan valita suljettu tai avoin päällysrakenne. Valinta vaikuttaa päällystetyypin ja kiskon kiinnitystyypin valintoihin.
Rakennetyyppi
Rakennetyypiksi voidaan valita sepelitukikerros tai kiintoraidelaatta. Valinta vaikuttaa päällysrakenteelle laskettaviin rakennusosiin. Sepelitukikerroksessa lasketaan mukaan sepeliradan koko rakenteen määrät. Kiintoraidelaatassa päällys- ja alusrakenteet lasketaan Raitiotieliikenteen alueen leveyden määrittämälle leveydelle (ks. Raitiotieliikenteen alueen leveys). Lisäksi rakennetyyppi vaikuttaa päällystetyypin ja kiskon kiinnitystyypin valintaan.

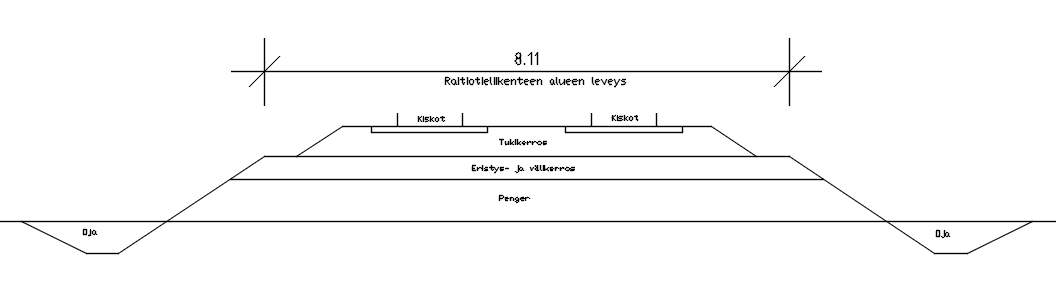

Poikkileikkaus mallista, kun rakennetyyppiksi on valittu sepelitukikerros.

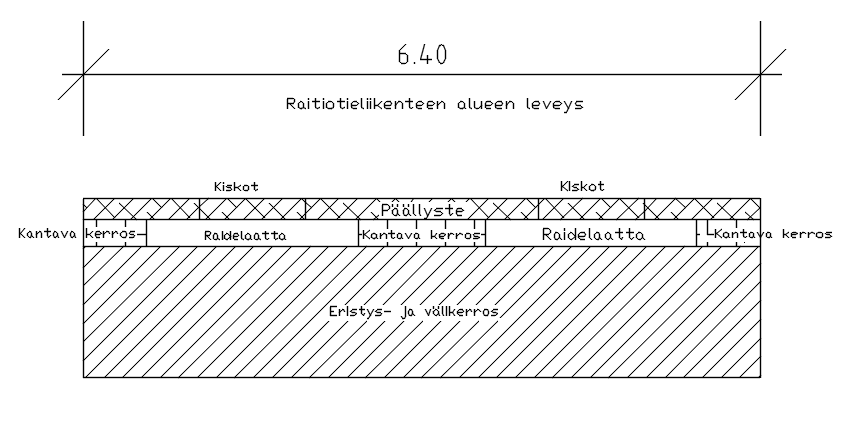

Poikkileikkaus mallista, kun rakennetyyppiksi on valittu kiintoraidelaatta.
Rakennetyypin siirtymärakenne
Rakennetyypin siirtymärakenne tarkoittaa sepeliradan ja kiintoraiteen muutoskohtaan tulevaa siirtymärakennetta. Siirtymärakenne sisältää siirtymälaatan, lisättävän raidesepelin ja lisäpölkyt. Rakenteelle voidaan laskea 0-2 siirtymärakennetta yhtä osittelua kohden.
Päällystetyyppi
Raitiotien päällystetyypiksi on mahdollista valita Asfaltti, Betoni, Nupukiveys, Nurmikivi, Suljettu nurmi, Avoin nurmi tai Ei päällystettä. Valittavat päällystetyypit riippuvat valitusta päällysrakenteesta ja rakennetyypistä.
Kiskon kiinnitystyyppi
Sepelitukikerrokselle kiskon kiinnitystyypiksi on valittavissa Pölkyt. Kiintoraidelaatalle kiskon kiinnitystyypiksi on valittavissa Puolipölkyt tai Kiskokourut.
Kiskotyyppi
Kiskotyypiksi on valittavissa 60R2, 49E1, 53R1 ja LK1. LK1 on mahdollinen vain, kun kiskon kiinnitystyypiksi on valittu Kiskokourut.
Runkomelueriste
Päällysrakenteelle on mahdollista laskea melueriste. Oletuksena runkomelueristettä ei lasketa.
Raiteiden lukumäärä
Käyttäjä voi valita raiteiden lukumääräksi radan poikkileikkauksessa 1, 2 tai 3. Oletuksena raiteiden määrä on 2.
Raitiotieliikenteen alueen leveys
Raitiotieliikenteen alueen oletusleveys/minimileveys määräytyy raiteiden lukumäärän ja rakennetyypin mukaan. Raitiotieliikenteen alueen leveys määrittää, kuinka leveänä ratarakenne lasketaan. Kun rakennetyypiksi on valittu sepelitukikerros, Raitiotieliikenteen alueen leveydellä tarkoitetaan sepelitukikerroksen ulkoreunoilla olevien jätkänpolkujen ulkoreunojen välin leveyttä. Kun rakennetyypiksi on valittu kiintoraidelaatta laskentamalli rajautuu asetetun leveyden mukaiseksi ja rakenteet lasketaan tasapaksuina määritetylle alueelle. Oletuksena on, että kiintoraide on osa katua ja mallia voidaan hyödyntää katumallin kanssa. Malli ei laske kiintoraiteella luiskia/ojia.
Korkeusasemat
Hankeosalla voidaan ositella korkeusasema paaluvälien mukaan.
Tasaus
Tasauksen korkeus viittaa kiskon selän etäisyyteen nykyisestä maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle tulevaan tasaukseen. Tasauksen korkeus ja rakennekerrosten paksuus vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Hankeosalla voi olla useita korkeusasemia, joita voi ositella paaluväleittäin. Rakennetussa ympäristössä oletustasaus on 0 m ja rakentamattomassa ympäristössä oletustasaus on 0,75 m.
Alusrakenne
Hankeosalla voidaan ositella alusrakenteet ja pohjamaaluokka paaluvälien mukaan.
Olemassaoleva alusrakenne
Käyttäjä voi valita tietylle välille olemassaolevan alusrakenteen. Oletusvalintana Ei olemassaolevia alusrakenteita, jolloin laskelma sisältää maanrakennustyöt. Vaihtoehdot Alusrakenne ja Taitorakenne eivät sisällä maanrakennustöitä. Taitorakenne-valinta sisältää suojakiskot. Olemassaolevat taitorakenteet eivät sisälly laskelmaan, vaan ne on laskettava tarvittaessa erikseen.
Kiskonliikuntalaite
Kun taitorakenne on valittuna, käyttäjä voi valita taitorakenteella käytettävien kiskonliikuntalaitteiden määrän. Oletuksena on 2 kpl.
Pohjamaaluokka
Käyttäjä voi valita pohjamaaluokaksi luokat A-G, Paalulaatan tai Pilaristabiloinnin. Valinta vaikuttaa vain eristys- ja välikerroksen paksuuteen. Hankeosa ei laske pohjanvahvistusrakenteita, vaan ne on laskettava erikseen.
Kalliopinta suhteessa maanpintaan
Kalliopinta suhteessa maanpintaan kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A (kallio). Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä, kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta, jossa kallionpinta on maanpinnan tasalla. Jos raitiotien tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena alusrakenneluokan F mukaisesti.
Sähköistysjärjestelmä
Osiossa voidaan määrittää minkälainen sähköistysjärjestelmä eri raitiotien osuuksilla on. Ajojohdinjärjestelmä ottaa huomioon käyttäjän Päällyysrakenteet ja liikennetekniset poikkileikkaukset - osiossa asettaman Raiteiden lukumäärän. Malli muodostaa ajojohdinjärjestelmän rakennusosat tehtyjen valintojen perusteella.
Ajojohdinjärjestelmä
Kohdassa valitaan käytetäänkö ajojohdinjärjestelmässä kääntöortta vai köysiportaalirakennetta.
Kiinnitys
Kohdassa valitaan, millä tavalla ajojohdinjärjestelmä on kiinnitetty. Kun Ajojohdinjärjestelmäksi on valittu Kääntöorsi, on mahdollista valita Pylväsparit tai yhdet pylväät. Kun Ajojohdinjärjestelmäksi on valittu köysiportaali, on mahdollista valita kiinnitykseksi pylväsparit, seinäkiinnitys tai toispuoleinen seinä + pylväskiinnitys. Toispuoleinen seinä + pylväskiinnitys tarkoittaa, että köysiportaalirakenne on kiinnitetty toiselta puolelta seinään ja toiselta puolelta pylvääseen.
Ankkurointi
Ankkuroinnin tyypiksi voidaan valita Kompensoitu kannatinlangallinen, Kompensoitu kannatinlangaton tai Kompensoimaton.
