Hankeosatyypit: Kohtauspaikka, sähköistetty; Kohtauspaikka, sähköistämätön
Hankeosa sisältää: | Hankeosalle lisättävissä: | Hankeosat, jotka tulee laskea erikseen: |
|
|
|
Sivun sisältö:
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Kohtauspaikan hyötypituus
Kohtauspaikan hyötypituus on välttämätön tieto hankeosan laskentaan. Hyötypituus ilmoittaa sen pituuden raiteesta, jota voidaan käyttää junaliikenteessä silloin, kun juna on saatava pysähtymään kyseiselle raiteelle. Hankeosalla hyötypituutta hyödynnetään kohtauspaikan kokonaispituuden määrittämisessä.
Paaluvälin alku
Paaluvälin alun oletusarvona käytetään arvoa 0. Paaluvälin lopun ja alun erotus vastaa kohtauspaikan kokonaispituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Paaluvälin loppu
Paaluvälin lopun oletusarvona käytetään kohtauspaikan kokonaispituutta vastaavaa arvoa. Paaluvälejä hyödynnetään hankeosan osittelussa.
Kohtauspaikan hyötypituuteen lisätään seuraavat arvot, jotta saadaan määriteltyä paaluvälin lopun arvo:
- Pysähtymisvara (40 m)
- Opastinvara molempiin päihin (2 x 60 m)
- Vaihteen rajamerkin etäisyys vaihdealueesta molempiin päihin (2 x 36,4 m)
- Vaihteen kaaren pituus molempiin päihin (2 x 27, m)
Rata-km alku
Rata-km alku on informatiivinen tieto, jota ei käytetä kustannusten laskentaan.
Rata-km loppu
Rata-km loppu on informatiivinen tieto, jota ei käytetä kustannusten laskentaan.
Ositeltavat ominaisuudet
Hankeosa voidaan ositella muuttuvien ominaisuuksien mukaan paaluvälikohtaisesti.
Korkeusviiva
Hankeosalla voidaan ositella korkeusviiva paaluvälien mukaan. Korkeusviiva koostetaan seuraavista lähtötiedoista:
Korkeusviiva
Korkeusviiva viittaa kohtausraiteen päällystekerroksen etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan päällysteeseen ja positiivinen arvo maanpinnan yläpuolelle. Korkeusviiva ja rakennekerrosten paksuus (+ pintamaan poiston paksuus) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Hankeosalla voi olla useita korkeusviivoja, joita voi ositella paaluväleittäin. Korkeusviivan oletusarvo on 1,00 metriä.
Rakennekerrosten paksuus
Rakennekerrosten paksuus
Käyttäjä voi valita ratalinjan rakennekerrosten paksuuden. Oletusarvona käytetään arvoa 2,2 m. Rakennepaksuuksien vaihtoehdot tulevat RATO-ohjeen perusteella. Hankeosalla voi olla useita rakennepaksuuksia, joita voi ositella paaluväleittäin.
Kallioleikkaus
Kallionpinta suhteessa maanpintaan
Kallioleikkaus on lisättävissä oleva ominaisuus kohtauspaikan hankeosalle. Kalliopintaa suhteessa maanpintaan kysytään käyttäjältä lähtötietona, kun kallioleikkaukselle on luotu uusi osittelu. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta, jossa kallionpinta on maanpinnan tasalla.

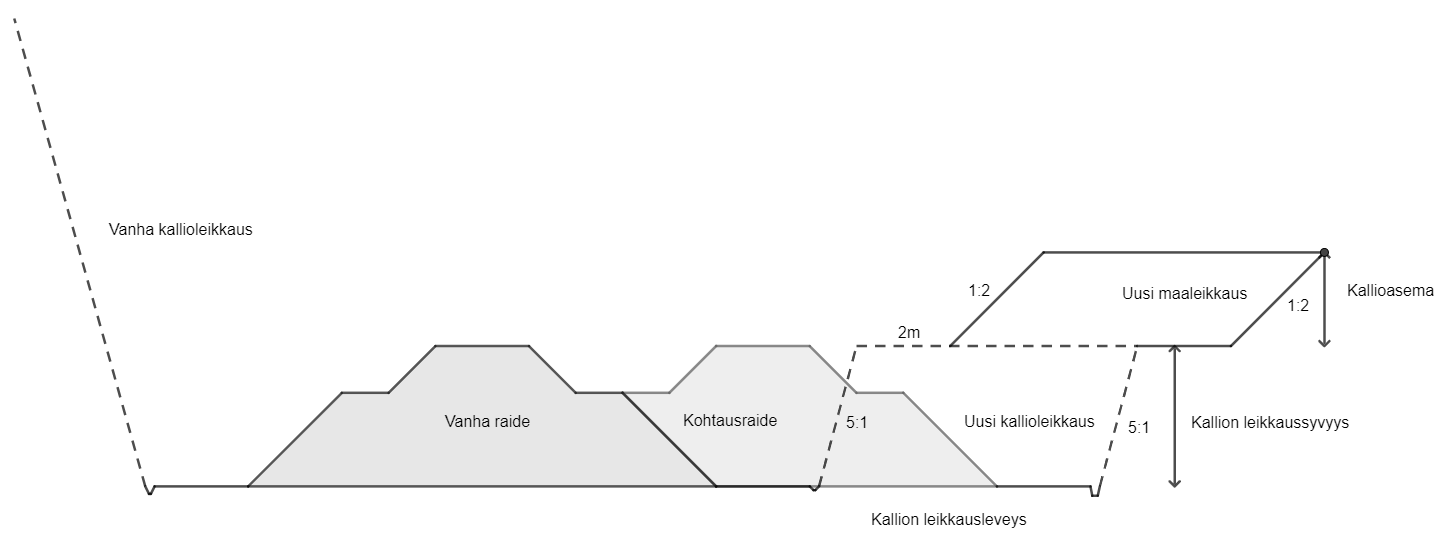

Kohtauspaikan poikkileikkaus kallioleikkauksessa.
