Hankeosatyypit: moottorikatu, pääkatu, alueellinen kokoojakatu, paikallinen kokoojakatu, tonttikatu kerrostaloalue, tonttikatu pientaloalue, tonttikatu teollisuusalue, pihakatu

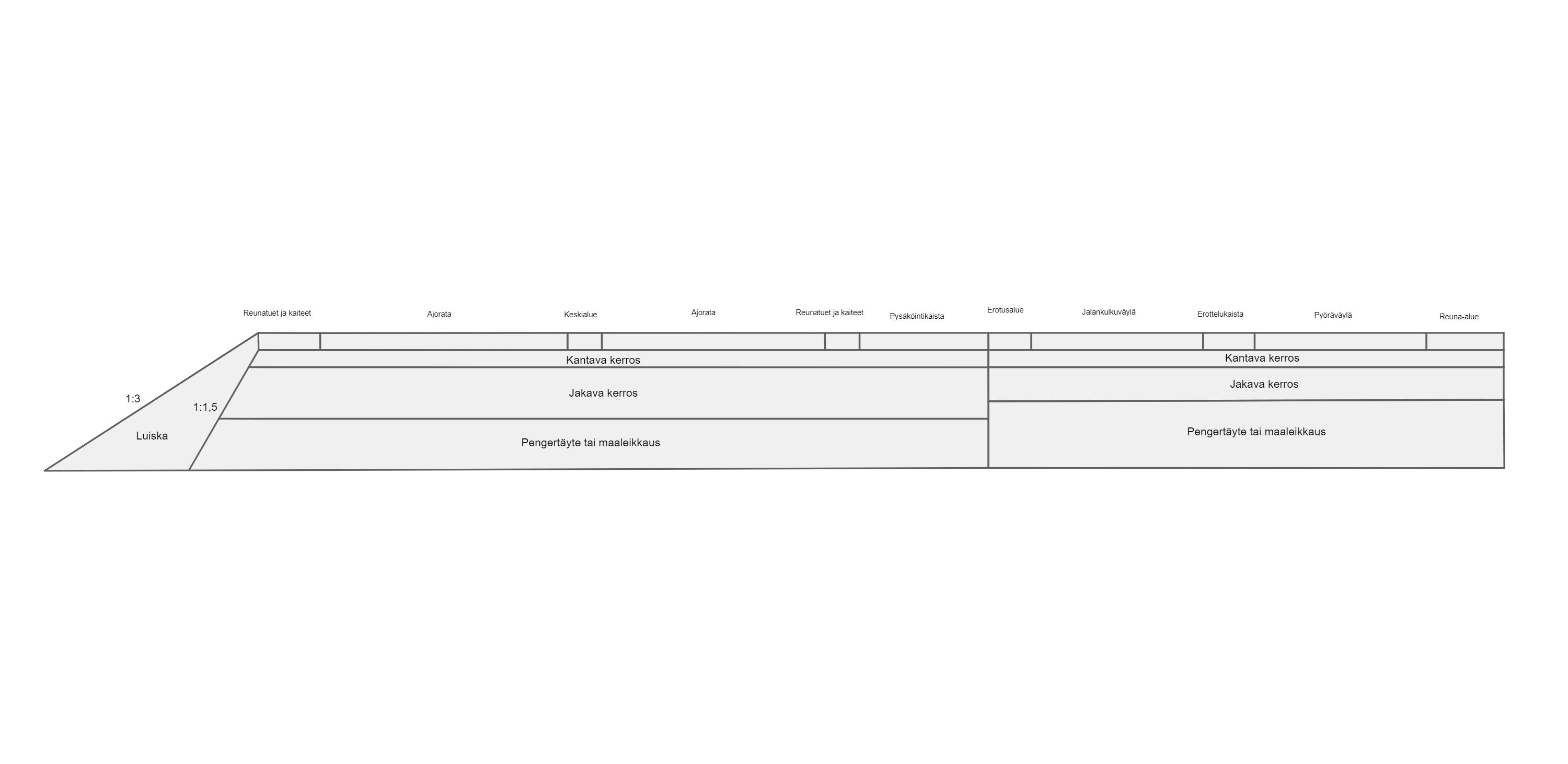

Kuva 1. Kadun rakenteet.
Hankeosa sisältää: | Hankeosalle lisättävissä: | Hankeosat, jotka tulee laskea erikseen: |
|
|
|
Sivun sisältö:
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Katuluokka
Katuluokka on yhteydessä hankeosatyyppiin. Katuluokalle annetaan oletusarvo hankeosatyypin mukaan, mutta käyttäjä voi muokata katuluokkaa. Katuluokka vaikuttaa mitoitusnopeuteen, ajoradan leveyteen, päällysteisiin ja jakavan kerroksen paksuuteen.
Paaluvälin alku
Paaluvälin alun oletusarvona käytetään arvoa 0, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa kadun pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Paaluvälin loppu
Paaluvälin lopun oletusarvona käytetään kadun pituutta vastaavaa arvoa, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa kuitenkin aina kadun pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa
Kadun pituus
Kadun pituus on välttämätön tieto hankeosan laskentaan. Kadun pituus määrittää ositeltavan väylän pituuden ja on yhteydessä väylän paaluväleihin. Paaluvälin lopun ja alun erotus vastaa kadun pituutta.
Hulevesiviemäröinti
Hulevesiviemäröinti sisältää hulevesikaivojen purkuputket, kaivot, kaivannot, ja kaivantojen täytöt. Huleveden runkolinja ja kaivantojen tuennat lisätään omina hankeosinaan.
Hulevesijärjestelmä on kadun hankeosan ominaisuus, joka oletuksena lasketaan kadulle automaattisesti. Oletusta muokkaamalla käyttäjällä on mahdollisuus jättää hulevesiviemäröinti pois laskelmasta. Kadulle lasketaan 50 metrin välein kaivopari, sekä kaivojen väliin hulevesiviemäri kaivantoineen ja täyttöineen. Lisäksi kadulle lasketaan kadun pituudelle kaksi kappaletta salaojaputkea ympärystäyttöineen.

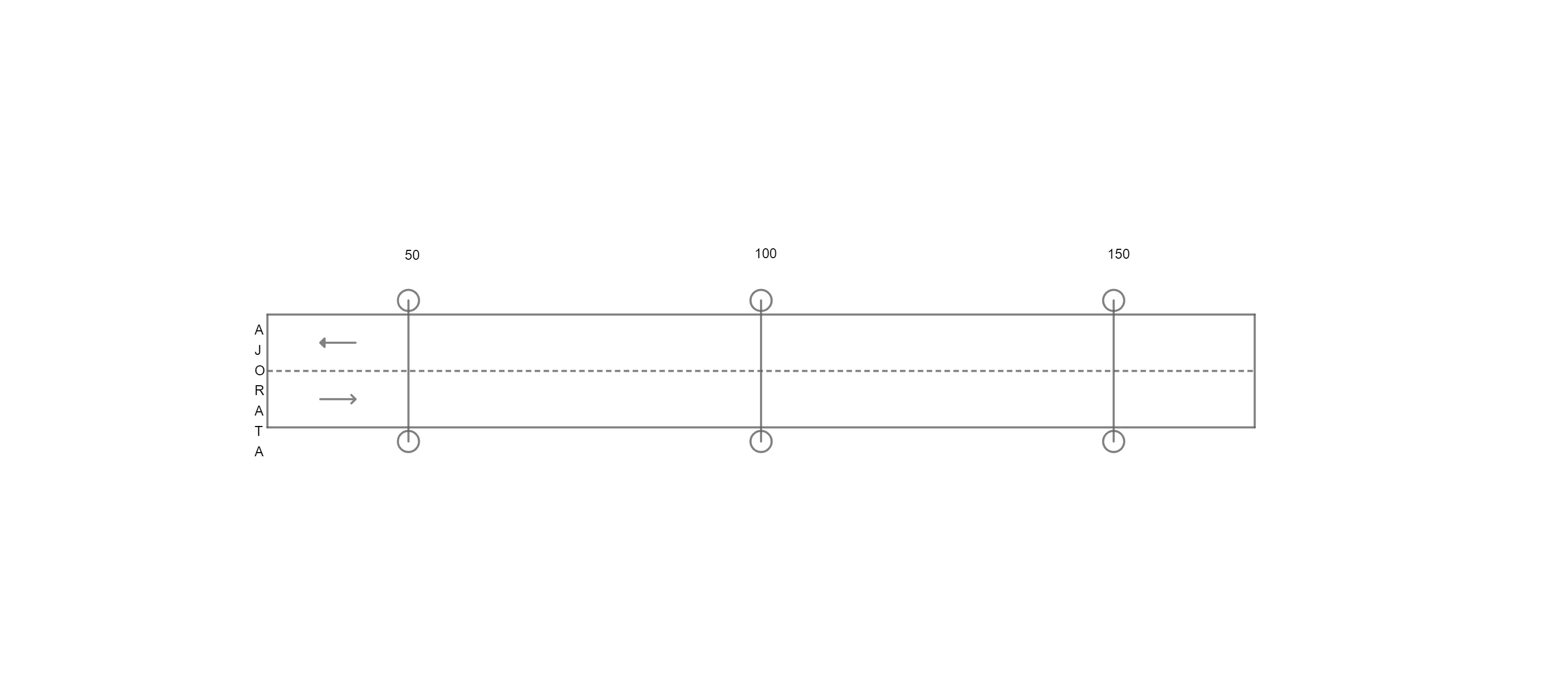

Kuva 2. Kadun kuivatus hulevesijärjestelmällä
Kuva 3. Kadun alittava kuivatusjärjestelmä.
Ositeltavat ominaisuudet
Hankeosa voidaan ositella muuttuvien ominaisuuksien mukaan paaluvälikohtaisesti.Ohje osittelusta.
Poikkileikkaukset

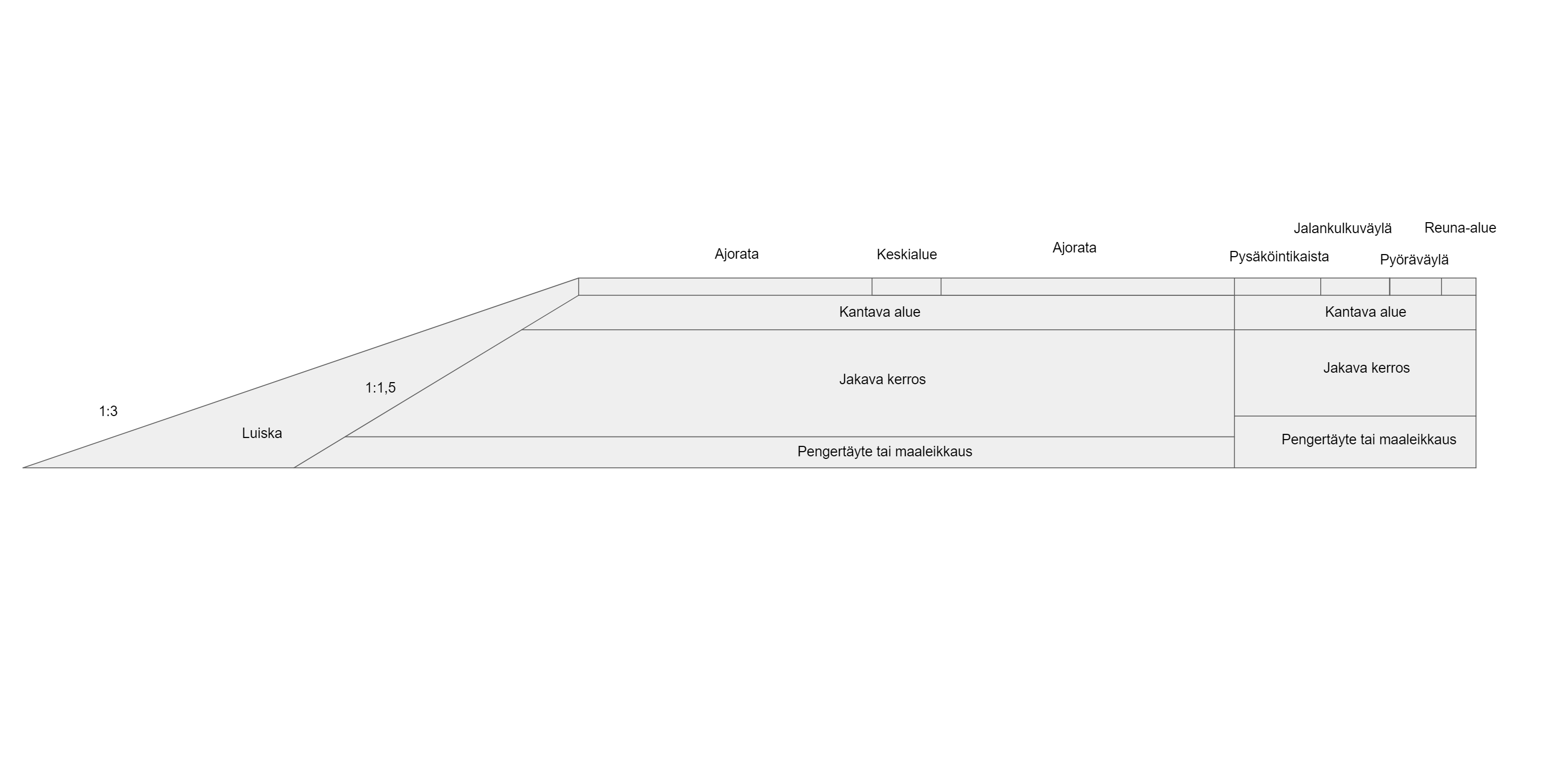

Kuva 4. Kadun rakenteet.
Hankeosalla voidaan ositella poikkileikkausta paaluvälien mukaan. Poikkileikkaukset koostetaan seuraavista lähtötiedoista:
Poikkileikkauksen lähtötietojen oletukset määräytyvät hankeosatyypin, liikennemäärän, mitoitusnopeuden sekä ajoratojen ja ajokaistojen lukumäärän perusteella. Valinnat vaikuttavat ajoratojen leveyden oletusarvoihin sekä pientareiden ja keskialueen leveyksiin.
Ajokaistojen lukumäärä
Ajokaistojen lukumäärälle on oletusarvo hankeosatyypin mukaan, käyttäjä voi valita listalta myös toisen arvon. Ajokaistojen lukumäärä vaikuttaa ajoratojen leveyteen.
Ajoradan 1 ja 2 leveys
Ajoradan leveys viittaa maaliviivojen väliseen asfaltin leveyteen kadulla. Ajoradan leveyden lisäksi kadulle tulee tukipientareet. Ajoradan leveydelle on oletusarvo poikkileikkauksen mukaan. Jos ajokaistoja on useampi, ajoradan leveys kasvaa. Käyttäjä voi muokata ajoradan leveyttä. Jos ajoratoja on kaksi, molemmille syötetään erikseen leveydet.
Keskialue
Tyyppi
Kaksiajorataisella kadulla voidaan hankeosalle laskea keskialue. Keskialueen oletustyyppi muuttuu poikkileikkauksen mukaan. Käyttäjä voi valita keskialueen tyypin listalta. Valittavissa olevat vaihtoehdot voivat vaihdella hankeosatyypin mukaan. Oletuksena saareke, betonikivi.
Leveys
Keskialueen leveys on syötettävissä kaksiajorataisilla kaduilla, joihin on valittu keskialue. Keskialueen leveydelle on oletusarvo keskialueen tyypin mukaan, mutta käyttäjä voi muokata arvoa. Oletuksena 2,0m.
Keskialueen puiden lukumäärä
Käyttäjä syöttää tiedon puiden lukumäärästä. Puulle lasketaan lisäksi kantava -tai tuotteistettu kasvualusta istutuksen sijainnista riippuen. Lisäksi myös muita rakennusosia, kuten esimerkiksi juuriritilä ja kannatinkehikko, jos puu on päällystetyllä pinnalla. Oletuksena puita on 0 kpl.
Reunatuet ja kaiteet
Vasemmalla ja oikealla
Käyttäjä voi valita poikkileikkaukseen reunatukia tai reunakaiteita kummallekin puolelle katua. Valittavissa on erilaiset reunatuet, teräs- ja betonikaiteet tai ei reunatukia tai kaiteita. Reunatuen tai -kaiteen oletuksena on "ei reunatukea tai kaidetta". Jos käyttäjä on valinnut reunakaiteen (teräs- tai betonikaide), luiskan kaltevuus on 1:2. Ilman tai reunatuen kanssa luiskan kaltevuus on 1:3.
Pohjamaaluokat
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokka on hankeosalla ositeltava ominaisuus. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja mitoittavia tekijöitä.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Korkeusasemat
Hankeosalla voidaan ositella korkeusasema paaluvälien mukaan. Korkeusasema koostetaan seuraavista lähtötiedoista:
Tasaus
Tasauksen korkeus viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus ja rakennekerrosten paksuus (+ pintamaan poiston paksuus) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Hankeosalla voi olla useita korkeusasemia, joita voi ositella paaluväleittäin. Oletuksena 0,25m.

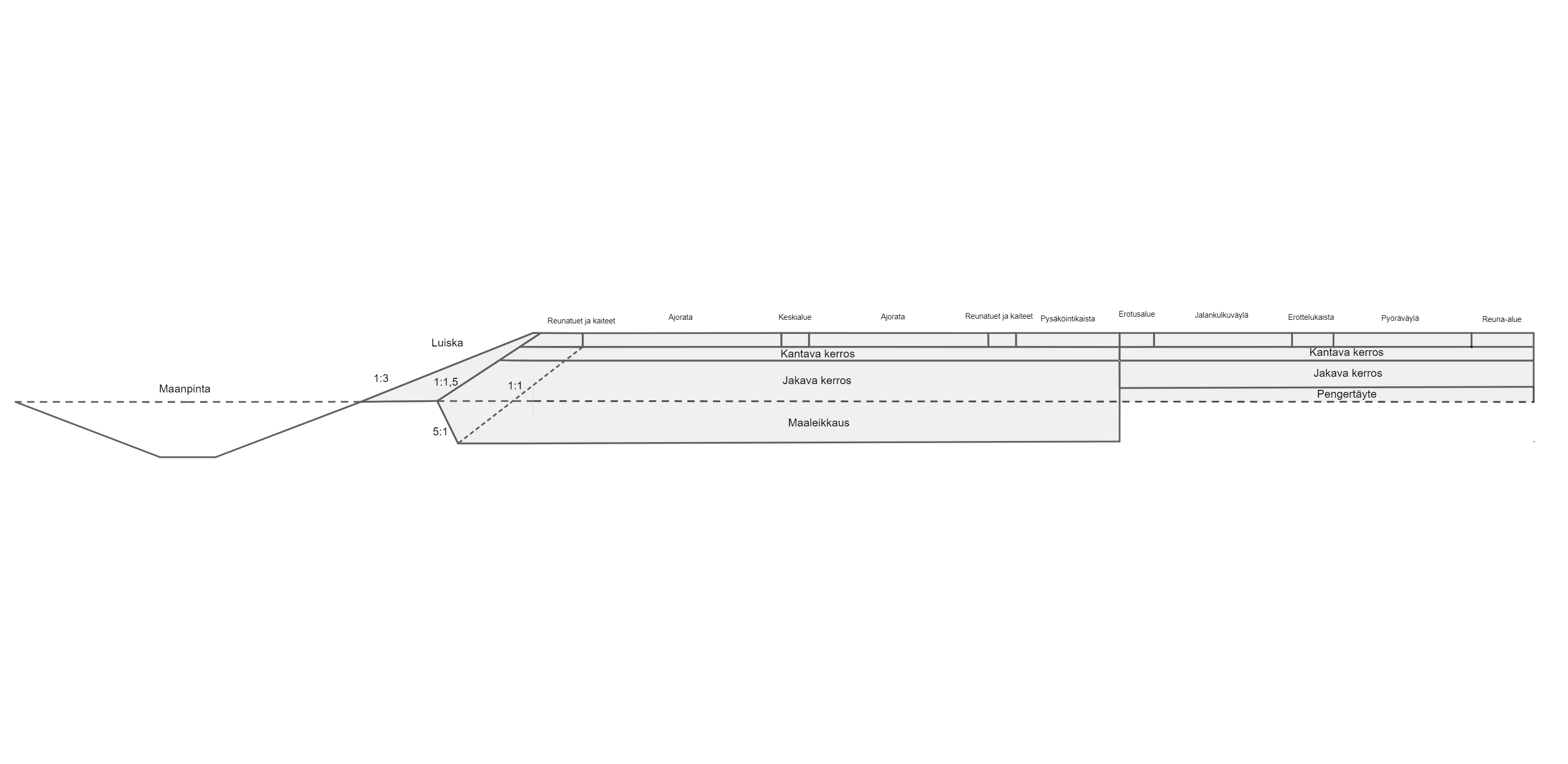

Kuva 5. Kadun rakenteet eri maanpinnan tasoilla.

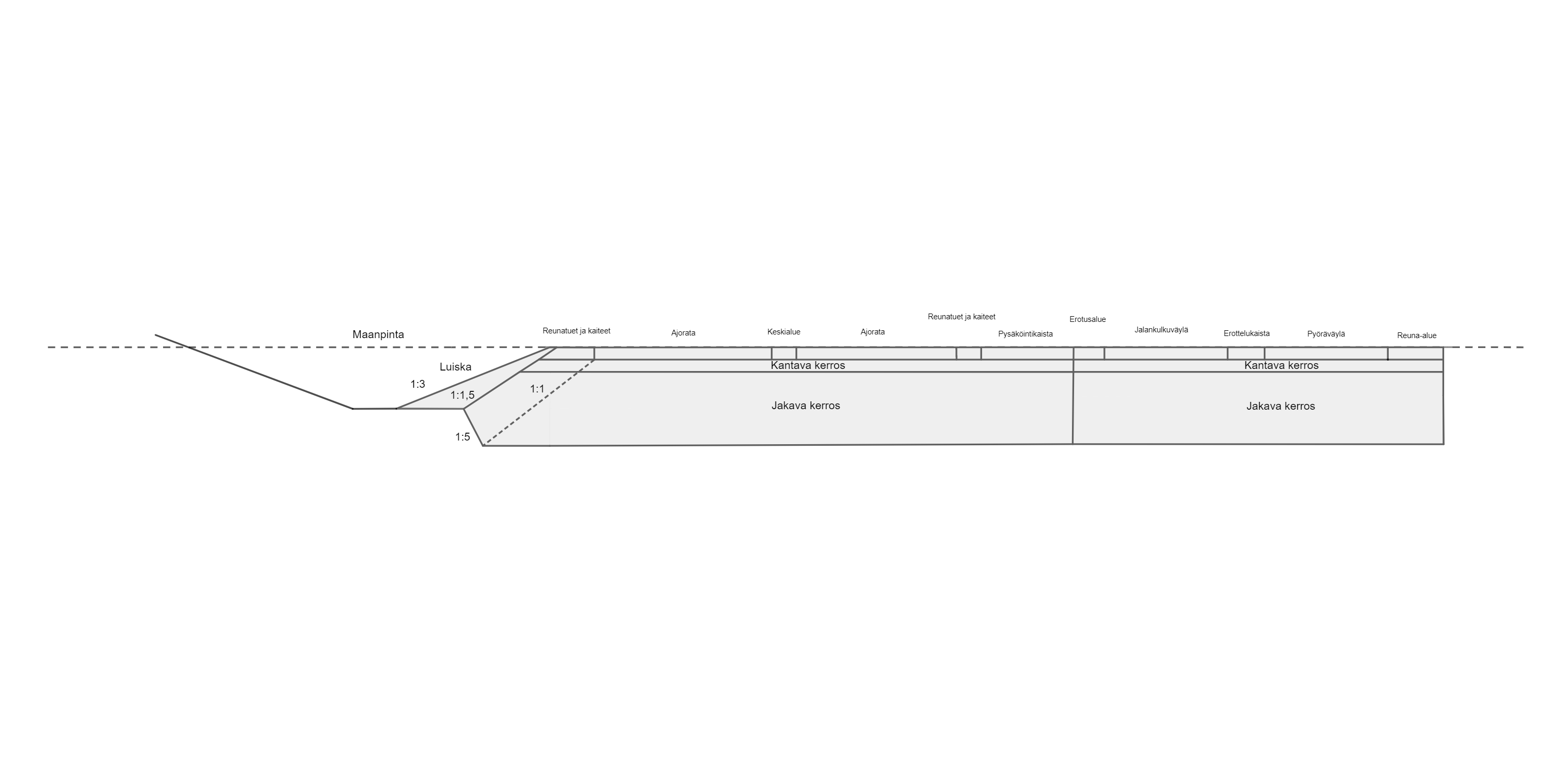

Kuva 6. Kadun rakenteet eri maanpinnan tasoilla.
Jalankulun ja pyöräliikenteen väylä kadun vasen ja oikea puoli
Jalankulun ja pyöräliikenteen väylä
Liikennetilan tarve
Liikennetilan tarpeella käyttäjä valitsee suunnittelemansa jalankulun ja pyöräliikenteen väylän leveyden käyttäen jalankulkuun ja pyöräliikenteeseen vaadittavia mitoittavia tekijöitä, oletuksena jk. (Lyhenteiden selitykset: jk= jalankulku, pp= polkupyörä)
Jalankulkuväylän leveys
Jalankulkuväylän leveyden oletuksena käytetään arvoa 2 m kun liikennetilan tarpeen oletus on 2jk+1pp. Käyttäjällä on mahdollisuus muokata leveyksiä.
Pyöräliikenteen väylän leveys
Pyöräväylän leveyden oletuksena käytetään arvoa 1,25 m kun liikennetilan tarpeen oletus on 2jk+1pp. Käyttäjällä on mahdollisuus muokata leveyksiä.
Jalankulkuväylän pintamateriaali
Jalakulkuväylän päällysteen oletuksena asfaltti jota käyttäjällä on mahdollisuus muuttaa.
Pyöräliikenteen väylän materiaali
Pyöräväylän päällysteen oletuksena asfaltti jota käyttäjällä on mahdollisuus muuttaa.
Reuna-alue
Reuna-alueen tyyppi
Jalankulun ja pyöräliikenteen väylälle on mahdollista lisätä kivetty, nurmettu tai luiskattu reuna-alue. Oletuksena käytetään luiskattua reuna-aluetta. Muut vaihtoehdot eivät laske luiskia hankkeelle.
Reuna-alueen leveys
Kun reuna-alueen tyypiksi on valittu jokin muu kuin luiskattu reuna-alue, tällöin käyttäjän on syötettävä reuna-alueen leveys. Oletuksena 0,8 m.
Reunatuen materiaali
Kun reuna-alueen tyypiksi on valittu jokin muu kuin luiskattu reuna-alue, tällöin käyttäjän on mahdollista valita reunatuen materiaali. Oletuksena käytetään upotettavaa betonista reunatukea.
Reuna-alueen puiden lukumäärä
Kun reuna-alueen tyypiksi on valittu jokin muu kuin luiskattu reuna-alue, tällöin käyttäjän on mahdollista syöttää reuna-alueen puiden lukumäärä. Oletuksena käytetään 0 kpl.
Jalankulun ja pyöräkaistojen erottelu
Jalankulun ja pyöräkaistojen erottelu
Jalankululle ja pyöräväylälle tarkoitetut "kaistat" on mahdollista erotella toisistaan maalimerkinnällä, kiviraidalla tai erillisellä erottelukaistalla. Oletuksena ei erotella jalankulkua ja pyöräliikennettä toisistaan.
Kiviraidan materiaali
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu kiviraita, käyttäjältä kysytään kiviraidan materiaali. Oletuksena kiviraidan materiaalina käytetään luonnonkiveystä, vaihtoehtoisesti voidaan myös valita betonikiveys.
Erottelukaistan leveys
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu erottelukaista, käyttäjältä kysytään erottelukaistan leveys. Oletuksena leveydeksi käytetään 0.5 m.
Erottelukaistan materiaali
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu erottelukaista, käyttäjältä kysytään erottelukaistan materiaalia. Oletuksena erottelukaistan materiaalina käytetään asfalttia jota käyttäjällä on mahdollista vaihtaa.
Erottelukaistan vasemman reunatuen materiaali
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu erottelukaista, käyttäjältä kysytään erottelukaistan reunatuen materiaalia. Oletuksena erottelukaistan reunatuen materiaalina käytetään upotettavaa betonista reunatukea jota käyttäjällä on mahdollista vaihtaa.
Erottelukaistan oikean reunatuen materiaali
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu erottelukaista, käyttäjältä kysytään erottelukaistan reunatuen materiaalia. Oletuksena erottelukaistan reunatuen materiaalina käytetään upotettavaa betonista reunatukea jota käyttäjällä on mahdollista vaihtaa.
Erottelukaistan puiden lukumäärä
Kun jalankulun ja pyöräkaistojen erotteluksi on valittu erottelukaista, käyttäjältä kysytään erottelukaistan puiden lukumäärää. Oletuksena puiden lukumäärälle käytetään 0 kpl, jota käyttäjällä on mahdollista vaihtaa antamalla haluamansa lukuarvon.
Erotusalue
Erotusalue
Kun kadun ajorata ja jalankulun ja pyöräliikenteen väylä halutaan erotella toisistaan, on käyttäjän lisättävä erotusalue. Oletuksena erotusaluetta ei lisätä hankeosalle.
Erotusalueen leveys
Kun on valittu erotusalue kevyen liikenteen väylälle, käyttäjältä kysytään erotusalueen leveys. Oletuksena leveydeksi käytetään 0.5 m.
Erotusalueen materiaali
Kun on valittu erotusalue jalankulun ja pyöräliikenteen väylälle, käyttäjältä kysytään erotusalueen materiaalia. Oletuksena erotusalueen materiaalina käytetään asfalttia jota käyttäjällä on mahdollista vaihtaa.
Erotusalueen vasemman reunatuen materiaali
Kun on valittu erotusalue, käyttäjältä kysytään erotusalueen reunatuen materiaalia. Oletuksena erotusalueen reunatuen materiaalina käytetään upotettavaa betonista reunatukea jota käyttäjällä on mahdollista vaihtaa.
Erotusalueen oikean reunatuen materiaali
Kun on valittu erotusalue, käyttäjältä kysytään erotusalueen reunatuen materiaalia. Oletuksena erotusalueen reunatuen materiaalina käytetään upotettavaa betonista reunatukea jota käyttäjällä on mahdollista vaihtaa.
Erotusalueen puiden lukumäärä
Kun on valittu erotusalue, käyttäjältä kysytään erotusalueen puiden lukumäärää. Oletuksena puiden lukumäärälle käytetään 0 kpl jotä käyttäjällä on mahdollista vaihtaa antamalla haluamansa lukuarvon.
Pysäköintikaista kadun vasen ja oikea puoli
Pysäköintikaistan leveys
Pysäköintikaistan leveytenä käytetään oletusarvoa 2,25 m, mutta käyttäjä voi halutessaan muuttaa pysäköintikaistan leveyttä.
Pysäköintikaistan materiaali
Pysäköintikaistan pintamateriaalin oletusarvona käytetään asfalttia. Käyttäjä voi valita listalta toisen materiaalin.
Korotettu
Käyttäjällä on mahdollisuus laskea pysäköintikaista korotettuna ajorataan nähden. Korotuksen valinta lisää ajoradan ja pysäköintikaistan väliin reunatuen.
