Hankeosatyypit: Ramppi maantieverkolla, ramppi katuverkolla

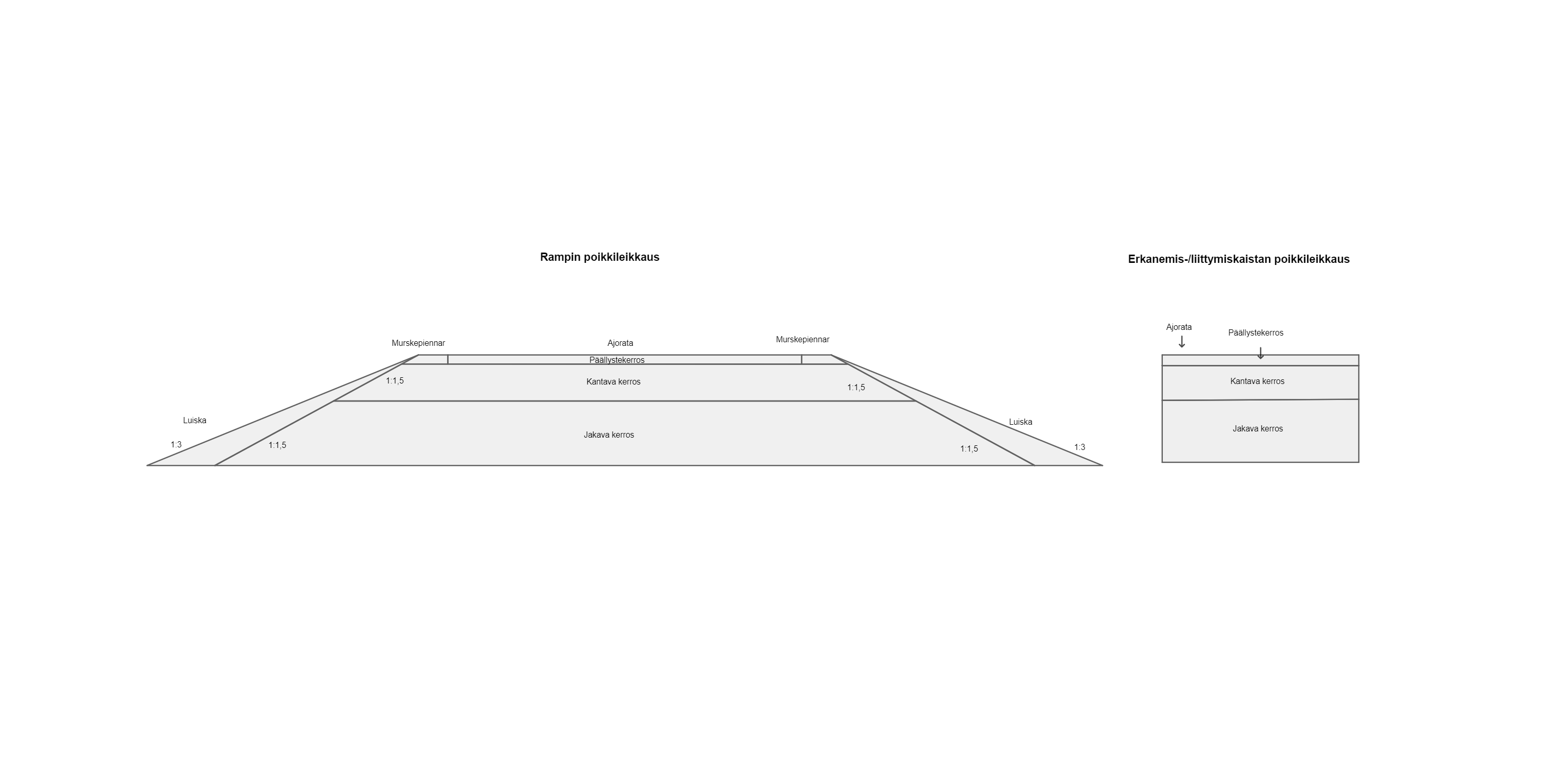

Kuva 1. Ramppi maantieverkolla.

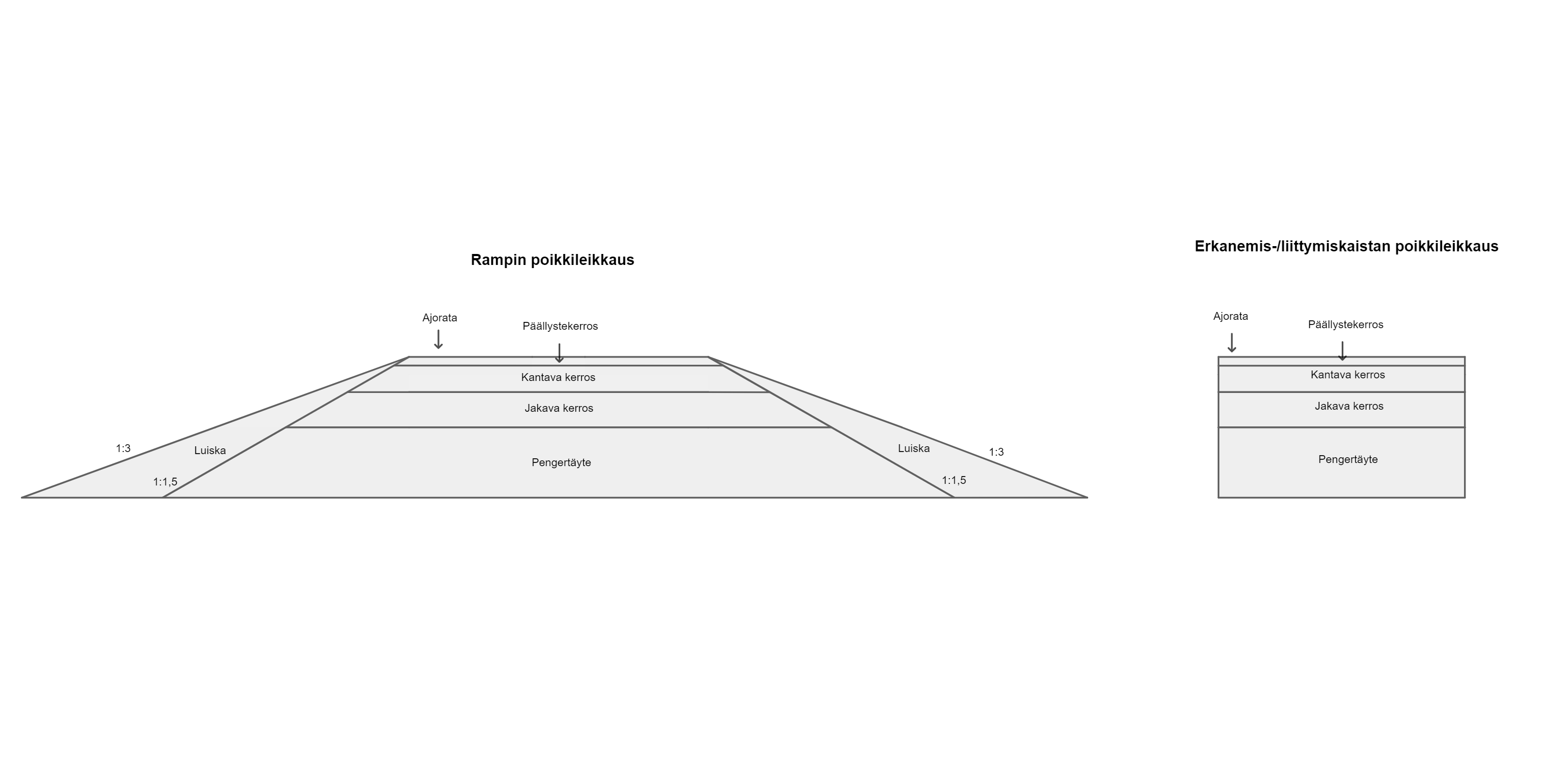

Kuva 2. Ramppi katuverkolla.
| Hankeosa sisältää: | Hankeosalle lisättävissä: | Hankeosat, jotka tulee laskea erikseen: |
|
|
|
Sivun sisältö:
Rampin pohjamaa- ja alusrakenneluokka
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään mitoittavien tekijöiden ja muiden muuttujien arvojen valintaan. Lähtötiedon lyhennettä voidaan käyttää laskennassa.
Rampin tyyppi
Rampin tyyppi vaikuttaa siihen, mitä liittymis-/erkanemiskaistoja rampille lasketaan. Lisäksi rampin poikkileikkaus muuttuu valinnasta riippuen.
Rampin pituus
Rampin pituus sisältää ainoastaan rampin pituuden. Pituuteen ei sisälly liittymis- tai erkanemiskaistoja.
Paaluvälin alku
Paaluvälin alun oletusarvona käytetään arvoa 0, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa väylän pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Paaluvälin loppu
Paaluvälin lopun oletusarvona käytetään väylän pituutta vastaavaa arvoa, arvo on käyttäjän muokattavissa. Paaluvälin lopun ja alun erotus vastaa kuitenkin aina väylän pituutta. Paaluvälejä hyödynnetään hankeosan osittelussa.
Katuluokka
Katuluokkaa kysytään, jos ramppi on katuverkolla. Katuluokka vaikuttaa mitoitusnopeuteen, päällysteisiin ja jakavan kerroksen paksuuteen.
Tieluokka
Tieluokkaa kysytään, jos ramppi on tieverkolla. Tieluokka vaikuttaa mitoitusnopeuteen, päällysteisiin ja jakavan kerroksen paksuuteen.
Mitoitusnopeus
Pääväylän mitoitusnopeuden avulla saadaan valittua erkanemis- tai liittymiskaistalle oletus pituus ja vaatimusluokka.
Lohenpyrstösaareke
Käyttäjä valitsee lasketaanko rampille lohenpyrstösaareketta. Lohenpyrstösaareke lasketaan vakiokokoisena.
Erkanemis- tai liittymiskaista
Erkanemis- tai liittymiskaista
Erkanemis- tai liittymiskaista valinta tulee rampin tyyppi valinnan mukaan. Valinnan mukainen kaista on oletuksena mukana laskennassa. Käyttäjä voi on/off kytkimestä ottaa kaistan pois laskennasta.
Kaistan pituus
Erkanemis / liittymiskaistan pituus kuvaa kaistan täysi levyisen ajoradan osuutta. Alku-/loppukiila lasketaan erikseen, eikä kaistan pituus vaikuta siihen. Myös nokkakiilan laskenta tapahtuu mallin taustalla. Kaistojen oletuspituudet on määritetty Väyläviraston ohjeiden mukaisesti.
Kaistan tasaus
Erkanemis / liittymiskaistan tasaus syötetään rampin tasauksesta erillisenä arvona ja sitä käytetään laskennassa ainoastaan kaistan laskentapalikoissa. Liittymiskaistan tasauksen oletusarvo on tieverkolla 1m ja katuverkolla 0,25m.
Kaistan pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokka on hankeosalla ositeltava ominaisuus. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita. Oletuksena F.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kaistan alusrakenneluokka
Alusrakenneluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Alusrakenneluokka on hankeosalla ositeltava ominaisuus. Alusrakenneluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita. Oletuksena F.
A - Kallio
B - Kallio, Sora (routimaton)
C - Sora (routimaton)
D - Soramoreeni, Hiekkamoreeni (routimaton)
E - Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
F - Savi, Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
G - Savi (pehmeä), Lieju
H - Hiekkamoreeni, Hiekka, Siltti, Silttimoreeni (routiva)
J - Siltti, silttimoreeni
Kaistan kalliopinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen Oletuksena -1,0m. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Kaksisuuntainen ramppi
Kaksisuuntainen ramppi sisältää sekä liittyvän että erkanevan kaistan yhdelle rampille.
Ositeltavat ominaisuudet
Hankeosa voidaan ositella muuttuvien ominaisuuksien mukaan paaluvälikohtaisesti. Ohje osittelusta.
Rampin poikkileikkaus
Ajoradat ja -kaistat
Ajokaistojen lukumäärä
Ajokaistojen lukumäärä vaikuttaa rampin ajoradan leveyteen.
Ajoradan leveys
Ajoradan leveydelle tulee oletus ajokaistojen lukumäärän mukaan. Rampin päällysteen leveyteen lisätään vielä 1,5m asfalttipientareet. Käyttäjä voi muokata oletusarvoa, joka vaihtelee käyttäjän tekemien valintojen mukaan.
Reuna, vasen ja oikea
Rampin vasemman ja oikean reunan "reunapalikan" valinta. Käyttäjä voi valita luiska, ei luiskaa tai keskialueen. Oletuksena luiska.
Keskialueen tyyppi
Jos käyttäjä valitsee reunan tyypiksi keskialue, valitaan keskialueen tyyppi. Keskialueen tyyppi vaikuttaa valittuun palikkaan. Oletuksena keskialueen tyyppinä on saareke (betonikivi).
Keskialueen leveys
Jos käyttäjä valitsee reunan tyypiksi keskialue, valitaan keskialueen leveys. Oletuksena leveys on 3,0 m, mutta käyttäjä voi muokata arvoa. Arvo vaikuttaa keskialueen laskentaan.
Rampin pohjamaa- ja alusrakenneluokka
Rampin pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokka on hankeosalla ositeltava ominaisuus. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita. Oletuksena F.
Rampin alusrakenneluokka
Alusrakenneluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Alusrakenneluokka on hankeosalla ositeltava ominaisuus. Alusrakenneluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita. Oletuksena alusrakenneluokka F.
Rampin korkeusasema
Tasauksen keskimääräinen korkeus maanpinnasta
Tasauksen keskimääräisellä korkeudella maanpinnasta pyritään saamaan rampin nousuun tarvittava penger / leikkaus laskettua. Käyttäjä voi ositella ja syöttää useamman korkeusaseman tarkemman laskennan saavuttamiseksi. Oletuksena katuverkolla 0,25m ja tieverkolla 1m.
Rampin hulevesijärjestelmä
Hulevesijärjestelmä on erikseen hankeosalle lisättävä ominaisuus. Käyttäjä voi lisätä järjestelmän osaksi väylää, jolloin laskentaan lisätään hulevesijärjestelmään liittyvät rakennusosat.

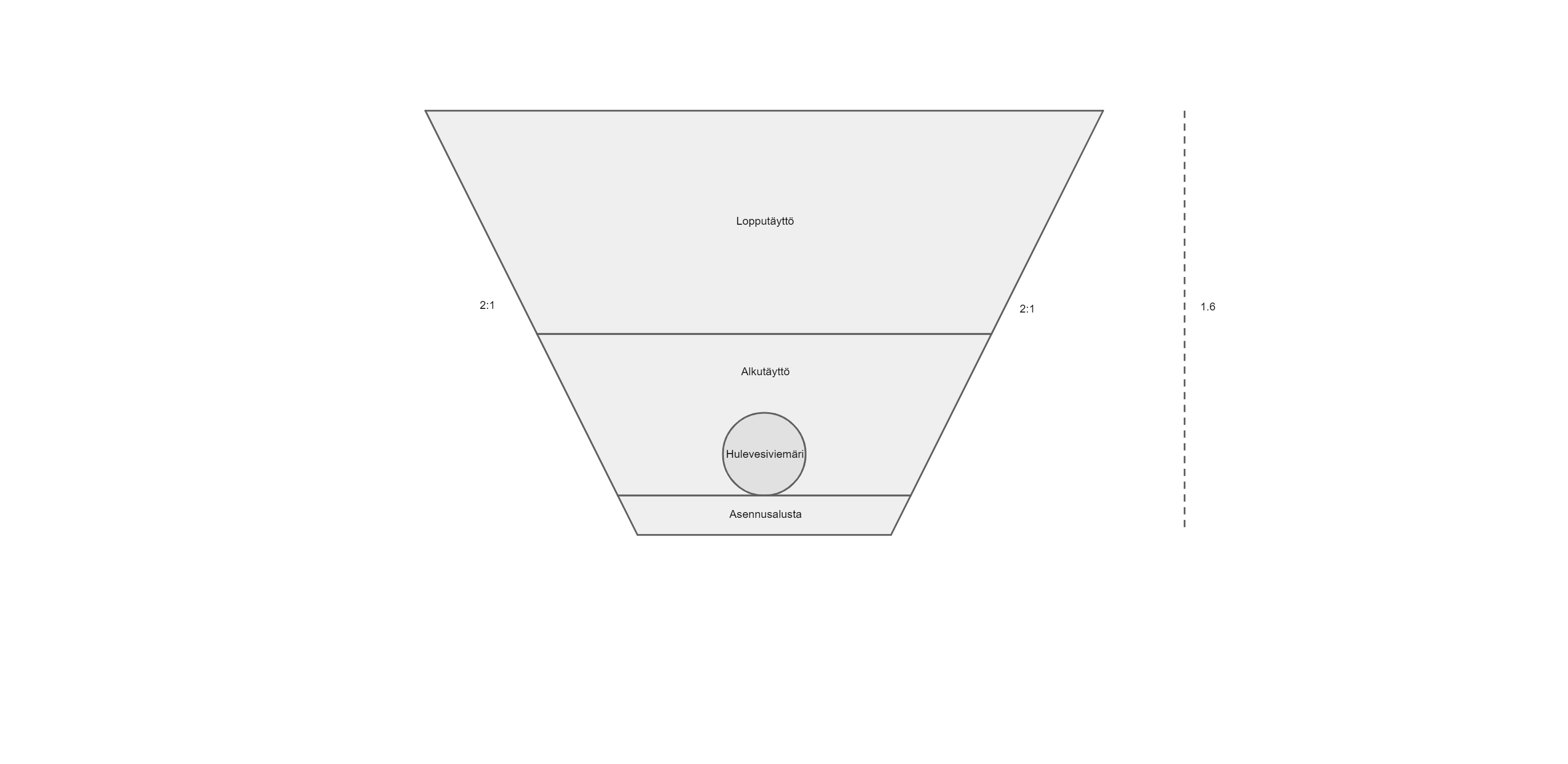

Kuva 3. Rampin alittava kuivatusjärjestelmä.
